Disaster prevention storage type toilet system防災貯留型トイレシステム
地震等の災害発生時に仮設トイレの設置を可能とするシステム、下水道に直結でき衛生的
- 防災・減災など
- -
工法概要

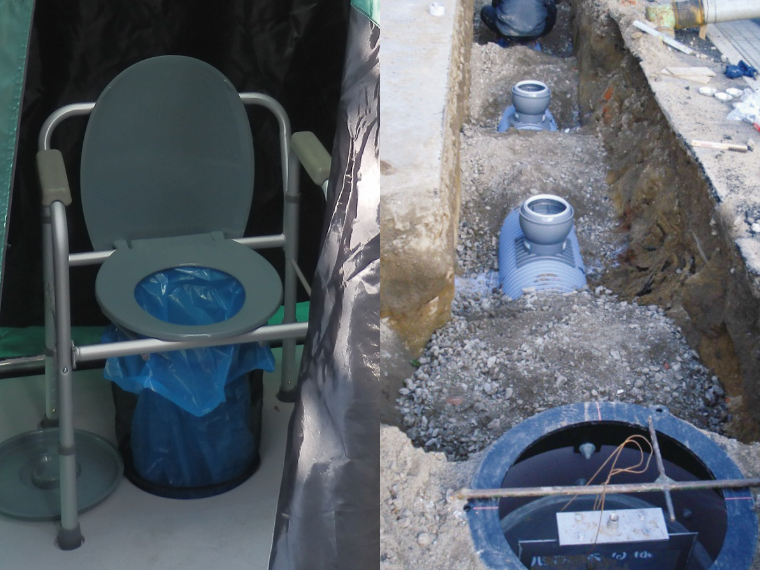

予め避難場所に設置した仮設トイレ用本管のマンホールの蓋を開け仮設トイレを設置する、“防災貯留式”。その後、仮設トイレ用本管にプールから水を溜め、汚物が集まったら貯留槽の弁を開け汚水を下水道に一気に流す。貯留槽1基で5個の仮設トイレが基本。管路もリブ付き硬質塩化ビニル管が使用でき、液状化による浮上防止対策にも万全。
特徴
-
貯留機能を有します
- 貯留した管に汚物を排泄することで、汚物がが軟便化し、汚物の排出を容易にする
- 臭気の発生を抑制し、避難時の衛生環境悪化を抑制
-
運用管理が容易です
- 1回／日の注水と貯留弁操作による排出のみ運用可能
-
少ない水量で避難者のトイレ使用に対応可能
- 最少870Ｌ/日の水量で、500人/日のトイレ使用に対応。
- 平常時から管に水を溜めておくため、災害時の水を節水でき、すぐに使用可能。
-
バキュームカーによる汲み取りも可能
- 万が一、下水道本管が破損し、流下機能を失った場合でもバキュームカーで対応可能
-
地震に強い構造
- 貯留弁がマンホールと一体化
- 貯留管は可とう性に優れるゴム輪接合
- リブパイプの砕石基礎で液状化の抑制

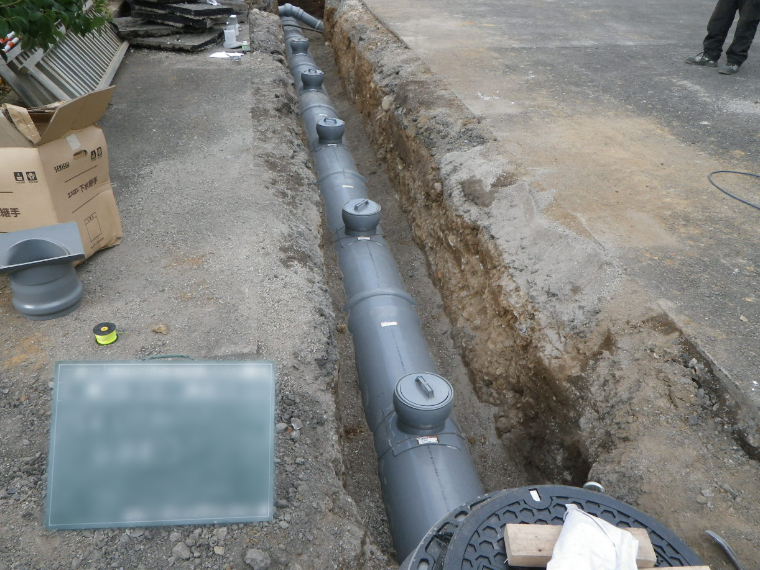

Before

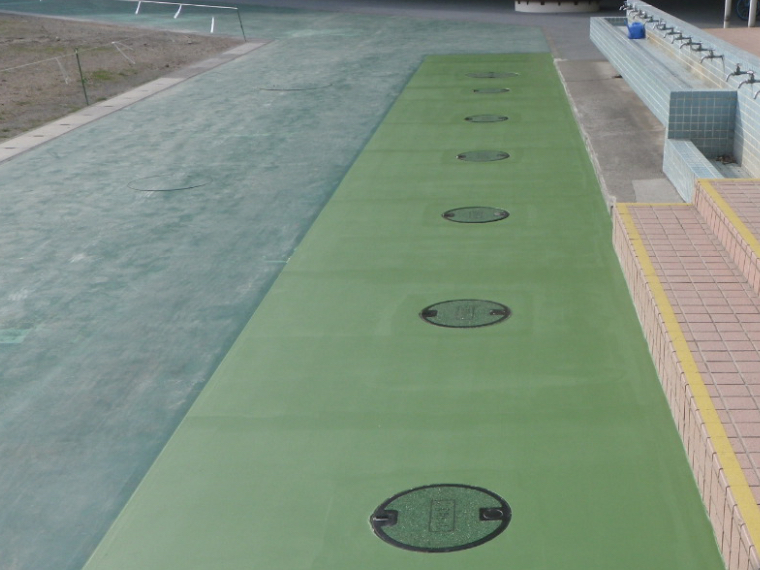

After
