Omega Liner Construction method
オメガライナー工法更生

形状記憶塩ビ管を蒸気を用いて円形復元、老朽化した小口径管路を新生塩ビ管に更生。電力管、水道管、通信用管路にも対応。

  • 下水道分野(小・中口径)
  • プラント分野
  • 空港分野
  • 鉄道分野
  • 適用既設管径:150〜450mm

工法概要

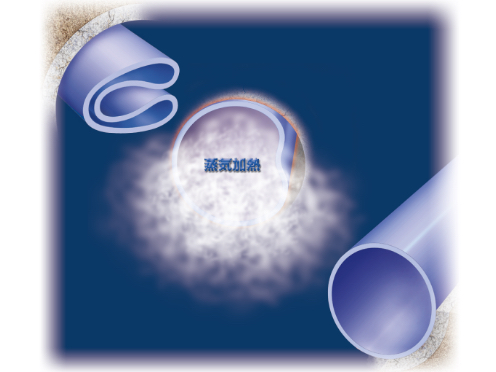

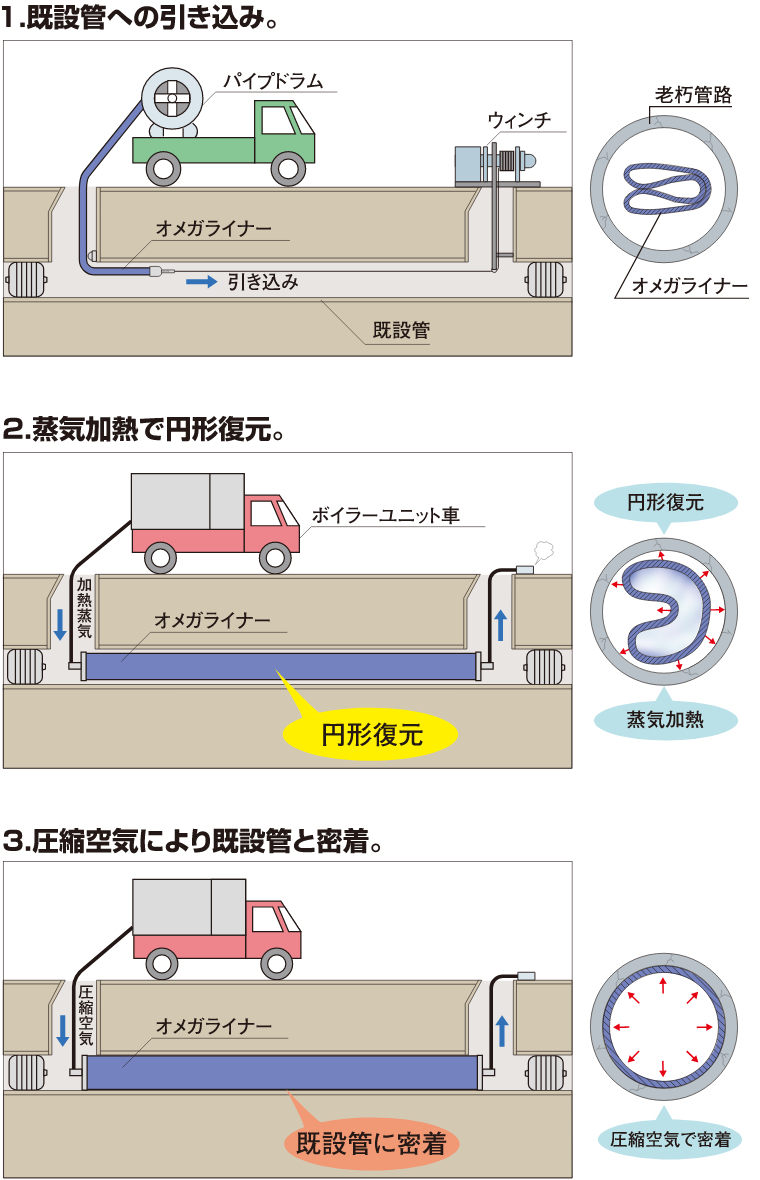

断面を折り畳んだ硬質塩化ビニル製オメガライナーを既設管内に引き込み、蒸気加熱により円形復元、圧縮空気により拡径冷却させ、既設管内面に密着させる工法。取付管も同様に硬質塩化ビニル製オメガライナーをマス側から引き込んで更生し、本管と一体化させる。

工法分類
形成工法
構造形式
自立管
適用(既設管口径・延長)
Φ150~450mm(自立管はφ150~400mm)
延長:60m(φ400mm)~120m(φ250mm)

特徴

  1. 材料が工場製品であり優れた施工品質を確保できる
  2. 硬質塩化ビニルの優れた耐薬品性
  3. 硬質塩化ビニルの優れた耐摩耗性
  4. 水理性能が向上(粗度係数0.010以下)
  5. 臭気・火災の発生要因無し
  6. スピーディーな施工
  7. 自立強度を有する(オメガライナーR(Ⅰ)の場合)
  8. 耐外水圧強度を有する
  9. 段差や曲がりでも滑らかな仕上がり
  10. 管路全体に耐震性を付与できる

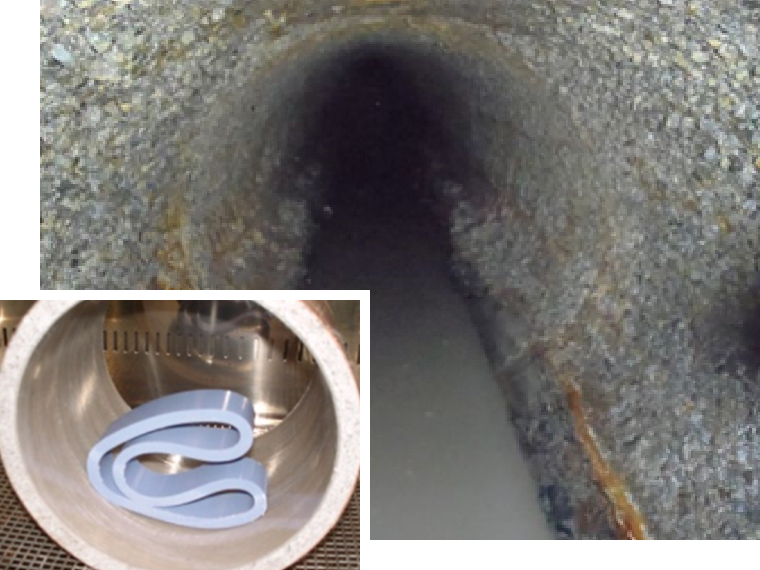

Before

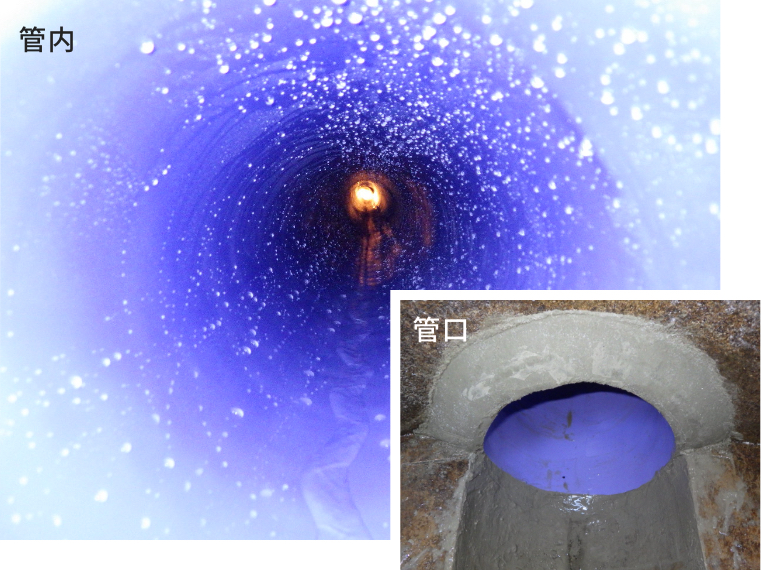

After

施工事例

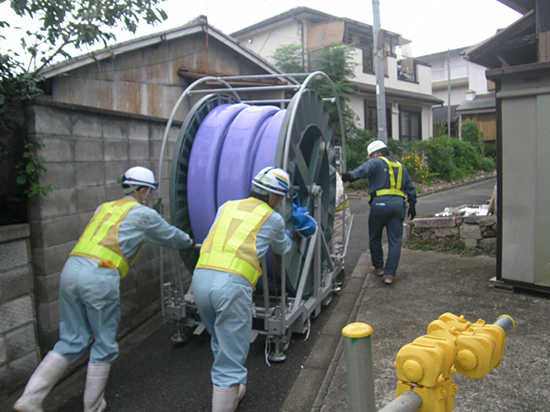

  • 狭小地施工

    発注者
    京都市
    工法
    オメガライナー工法(狭小地)
    概要(構造・規模)
    管径:200~380mm
    施工延長:63スパン
    所在地
    京都府京都市

    詳しくはこちら

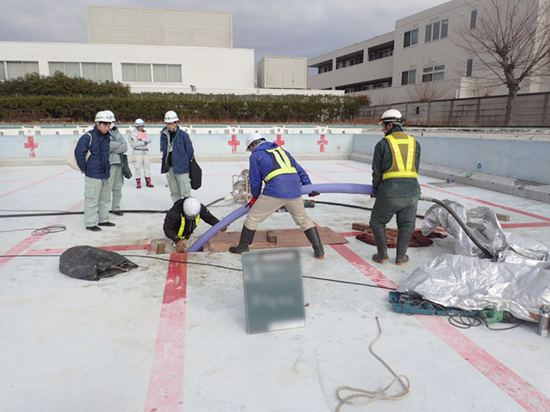

  • プール排水管更生

    発注者
    高槻市
    工法
    オメガライナー工法
    概要(構造・規模)
    管径:150~200mm
    全長:15m
    所在地
    大阪府高槻市

    詳しくはこちら
